08Multi-Domain Server와 함께 쓰기Using VSX with Multi-Domain Server
VSX는 Multi-Domain Server(MDS) 로도 관리할 수 있습니다. 이 챕터는 VSX 배포에만 해당하는 절차만 다루고, MDS 제품 자체에 대한 이해는 이미 있다고 전제합니다. MDS의 일반적인 개념과 절차는 Multi-Domain 가이드와 R82 Multi-Domain Security Management Administration Guide를 참고하면 됩니다.
Check Point Multi-Domain Server는 서비스 제공업체나 대기업처럼 서로 다른 도메인·부서·지사에 흩어진 여러 독립 네트워크를 한곳에서 중앙 관리하기 위한 솔루션입니다. 관리자는 MDS를 통해, 서로 다른 Domain·부서·지사에 속한 여러 독립 네트워크를 중앙에서 관리할 수 있습니다.

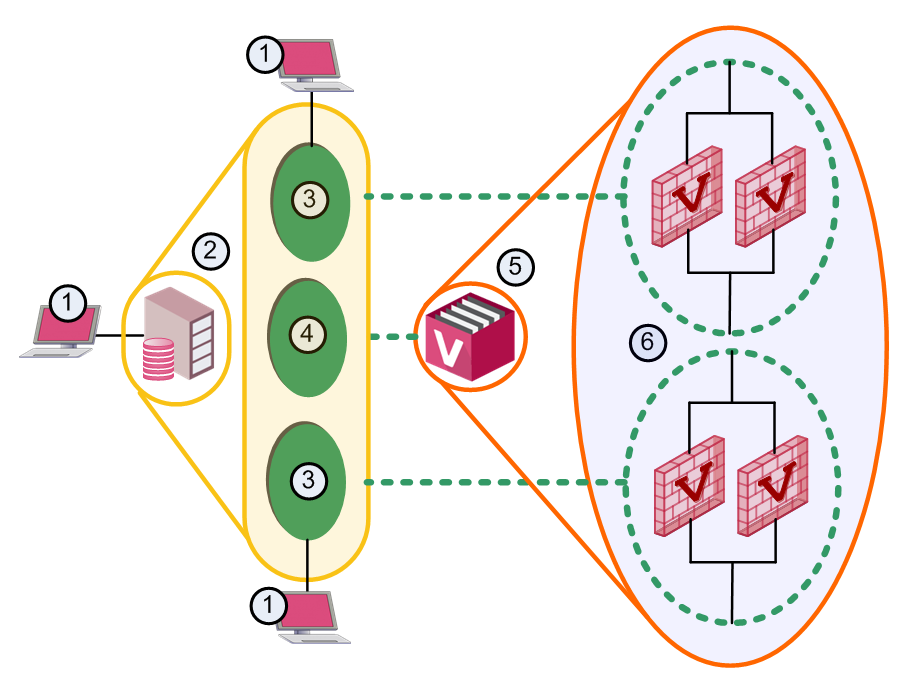

위 그림의 구성 요소는 다음과 같습니다.
| 번호 | 구성 요소 |
|---|---|
| 1 | SmartConsole |
| 2 | Multi-Domain Server |
| 3 | Domain Management Server |
| 4 | Main Domain Management Server |
| 5 | VSX Gateway |
| 6 | 각 Domain Management Server에 속한 Virtual System들 |
MDS 자신은 이 네트워크들의 네트워크 관리·보안 정책 데이터베이스를 호스팅하는 중앙 관리 서버입니다. 독립된 각 도메인은 하나의 Domain 으로 표현되며, 이 Domain은 Security Gateway의 모든 기능을 그대로 제공합니다. 그리고 각 도메인을 실제로 관리하는 것이 Domain Management Server 인데, 이 Domain Management Server는 Virtual System·Virtual Router·Virtual Switch는 물론 물리 Check Point Security Gateway까지 호스팅할 수 있습니다.
여기서 역할에 따라 이름이 갈립니다. VSX Gateway나 클러스터를 관리하는 Domain Management Server를 Main Domain Management Server 라고 부릅니다. 하나의 MDS 위에 여러 게이트웨이와 클러스터를 올릴 수 있고, 한 도메인에 속한 Virtual System들이 여러 VSX Gateway와 클러스터에 흩어져 있어도 됩니다.
SmartConsole로 MDS에 연결하면 Domain과 Domain Management Server, 그리고 MDS 환경 전체를 중앙에서 관리할 수 있습니다. 다만 각 Domain Management Server는 MDS를 통해서만 접근되는 자기만의 SmartConsole 인스턴스를 쓰며, 이 인스턴스로 자신의 Virtual Device와 물리 게이트웨이를 프로비저닝하고 보안 정책을 다룹니다.
VSX 프로비저닝 — 도메인을 먼저 만든다
MDS 모델에서 VSX Gateway·클러스터·Virtual Device를 프로비저닝하고 설정하는 절차 자체는 앞서 본 Security Gateway 관리 모델과 본질적으로 같습니다. 가장 중요한 차이는, MDS에 연결한 SmartConsole에서 먼저 각 Domain과 그에 딸린 Domain Management Server 객체부터 만들고 설정해야 한다는 점입니다.
바꿔 말하면 하나의 Domain Management Server가 기능적으로는 하나의 VSX Gateway에 대응 합니다. 그 VSX Gateway의 네트워크 객체·보안 정책을 비롯한 다른 객체를 다루려면, 해당 Domain Management Server에 SmartConsole로 접속하면 됩니다.
MDS 배포에서 VSX 환경을 프로비저닝하는 기본 흐름은 다음과 같습니다.
- 배포 규모에 맞게 Multi-Domain Server 와 (필요하면) Multi-Domain Log Server 를 정의하고 설정합니다.
- VSX Gateway 또는 VSX Cluster마다 하나씩 Domain과 Domain Management Server 를 만들고 설정합니다.
- SmartConsole로 그 Domain Management Server에 접속해 VSX Gateway·VSX Cluster 객체 를 생성하고 설정합니다(VSX 구성 참고). 필요에 따라 이 객체들의 기본 보안 정책도 잡아 줍니다.
- 배포에 필요한 개별 Domain과 Domain Management Server 를 추가로 정의합니다.
- 각 Domain에 연결한 SmartConsole에서 그 도메인의 Virtual System과 나머지 Virtual Device 를 만들어 설정합니다(VSX 구성 참고).
Multi-Domain Server 정의하기
MDS 머신을 설치·배포하는 자세한 절차는 R82 Multi-Domain Security Management Administration Guide에 있습니다. MDS와 Domain Management Server 구성의 개념·상세 절차도 그 가이드를 참고하세요. 여기서는 VSX 관점에서 알아둘 점만 짚습니다.
- 관리 High Availability 를 쓰려면 MDS 머신을 최소 두 대 정의해야 합니다.
- 여러 MDS 머신을 두고 도메인마다 Domain Management Server를 둘 이상 두면 관리 트래픽을 분산(management Load Sharing) 할 수 있습니다. 이 Load Sharing 배포에서는 각 MDS마다 Domain Management Server를 하나씩 정의합니다.
Multi-Domain Server에서 Virtual Device 다루기
MDS에서 Virtual Device를 다룰 때는 반드시 해당 장치를 관리하는 Domain Management Server의 SmartConsole을 써야 합니다. 그 점만 빼면 설정 절차는 Security Management Server와 똑같고, MDS는 Virtual Device를 물리 장치와 동일하게 취급합니다.
라이선스가 허용하는 한 얼마든지 Virtual System을 Domain Management Server에 추가할 수 있으며, 한 Domain Management Server에 속한 Virtual System들이 같은 VSX Gateway나 클러스터에 있을 필요도 없습니다.
Domain Management Server에 Virtual System 추가하기
새 Virtual System을 Domain Management Server에 추가하려면 다음과 같이 합니다.
- 해당 Domain Management Server에서 SmartConsole을 실행합니다.
- Virtual System을 만들고 설정합니다(VSX 구성 참고).
- 보안 정책을 정의하고 설치합니다.
Domain Management Server에 Virtual Router·Virtual Switch 추가하기
Virtual Router와 Virtual Switch를 Domain Management Server에 추가하려면 다음과 같이 합니다.
- 해당 Domain Management Server에서 SmartConsole을 실행합니다.
- 필요에 따라 Virtual Router와 Virtual Switch를 만들고 설정합니다(VSX 구성 참고).
