02QoS 소개Introduction to QoS
QoS는 한정된 회선을 누구에게 얼마만큼 줄지 정책으로 정하는 Check Point의 대역폭 관리 솔루션입니다. 이 장은 QoS가 무엇을 해 주는지, 어떤 기술로 그것을 해내는지, 정책에는 어떤 종류가 있고 둘이 기능 면에서 어떻게 다른지, 그리고 정책을 만드는 전체 작업 흐름과 적용 한계까지를 큰 그림으로 빠짐없이 잡습니다.
QoS가 해 주는 일
QoS는 정책 기반 대역폭 관리(policy based bandwidth management) 솔루션으로, 크게 세 가지를 할 수 있습니다.
- ERP·데이터베이스·웹 서비스 같은 업무 핵심 트래픽을 낮은 우선순위 트래픽보다 우선 시킵니다.
- VoIP·화상회의 같은 스트리밍 애플리케이션에 대역폭을 보장하고 지연(latency)을 통제 합니다.
- 특정 직원에게는 원격으로 네트워크 자원에 접근하는 중에도 보장되거나 우선되는 접근권 을 줍니다.
QoS는 Security Gateway에 얹어 배포하며, 암호화 트래픽과 비암호화 트래픽 모두 에 대해 동작합니다.

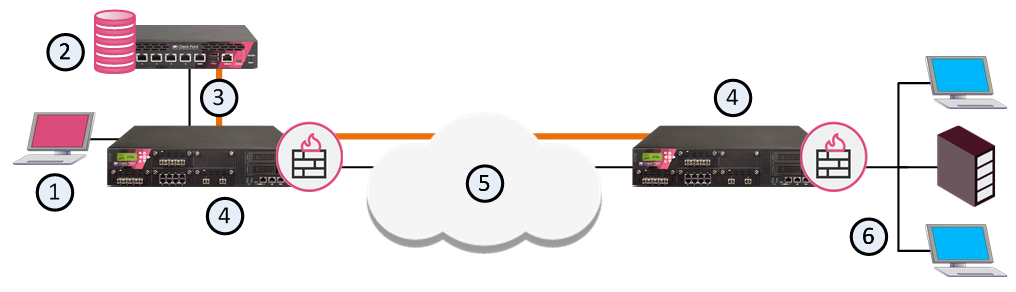

① SmartConsole ② Security Management Server ③ QoS 정책 ④ QoS Software Blade를 켠 Security Gateway ⑤ 인터넷 ⑥ 내부 네트워크
동작의 바탕에는 업계에서 가장 앞선 트래픽 검사·대역폭 제어 기술이 깔려 있습니다. Check Point의 특허 기술인 Stateful Inspection 이 모든 네트워크 트래픽의 상세 상태 정보를 잡아 동적으로 갱신 하고, 이 상태 정보를 이용해 트래픽을 서비스나 애플리케이션별로 분류 합니다. 분류가 끝나면 QoS는 혁신적이고 계층적인 WFQ(Weighted Fair Queuing) 알고리즘 을 적용해 대역폭 배분을 정확하게 통제합니다.
특징과 이점
QoS가 주는 특징과 이점을 하나씩 풀어 보면 다음과 같습니다.
- 가중치·제한·보장으로 짜는 유연한 QoS 정책 — 기본 정책을 만든 뒤 이 장에서 설명하는 고급 QoS 기능을 덧붙이도록 수정할 수 있습니다.
- Security Gateway와의 통합 — 조직의 보안 정책과 대역폭 관리 정책을 통합하면 정책 정의와 시스템 구성이 한결 쉬워집니다. 덕분에 VPN 트래픽과 비암호화 트래픽 모두에서 네트워크 성능을 최적화할 수 있습니다.
- 성능 분석 — SmartConsole의 Logs & Events 뷰로 시스템 성능을 모니터링합니다.
- DiffServ 통합 지원 — QoS 정책 Rule Base에 하나 이상의 DiffServ Class of Service 를 추가할 수 있습니다.
- Low Latency Queuing 통합 — 음성·영상처럼 ="지연에 민감한"== 애플리케이션을 위한 특별한 Class of Service를 QoS 정책 Rule Base에 정의할 수 있습니다.
- VPN·Firewall·QoS 장비를 따로 둘 필요 없음 — QoS와 Firewall은 공통 아키텍처와 다수의 핵심 기술 컴포넌트를 공유 합니다. 사용자가 정의한 네트워크 객체를 두 솔루션에서 함께 쓸 수 있습니다.
- 네트워크 비용의 선제적 관리 — QoS 모니터링 시스템으로 네트워크를 선제적으로 관리하고 비용을 통제할 수 있습니다.
- IP 네트워크의 종단 간(end-to-end) QoS 지원 — 집행을 네트워크 하드웨어·소프트웨어 전반에 분산해, IP 네트워크에 대한 종단 간 QoS를 완전히 지원합니다.
- CoreXL·SecureXL 지원 — 패킷 가속을 지원하며, IPv6도 지원합니다.
- VSX 지원 — QoS는 VSX를 완전히 지원합니다.
정책 종류 — Express와 Recommended
이번 릴리스에는 두 가지 QoS 정책 종류가 있습니다.
- Express — 기본 QoS 정책을 빠르게 만드는 모드입니다.
- Recommended — QoS의 전체 기능을 갖춘 고급 정책을 만드는 모드입니다.
다음 표는 Recommended와 Express 정책 종류가 어떤 기능을 지원하는지를 비교한 것입니다(●는 지원).
| 기능 | Recommended | Express | 자세히 |
|---|---|---|---|
| IPv6 지원 | ● | ● | |
| 가중치(Weights) | ● | ● | Weight |
| 제한(Limits, 규칙 전체) | ● | ● | Limits |
| 로깅(Logging) | ● | ● | Overview of Logging |
| 어카운팅(Accounting) | ● | ●* | |
| 하드웨어 가속 지원 | ● | ● | |
| High Availability·Load Sharing | ● | ● | |
| 보장(Guarantees, 연결 단위) | ● | Guarantees | |
| 제한(Limits, 연결 단위) | ● | ||
| LLQ(QoS에서 패킷 지연 제어) | ● | Low Latency Queuing | |
| DiffServ | ● | Differentiated Services (DiffServ) | |
| 서브 규칙(Sub-rules) | ● | ||
| URI 리소스로 매칭 | ● | ||
| DNS 문자열로 매칭 | ● | ||
| SecureXL 지원 | ● | ● | |
| CoreXL 지원 | ● | ● | |
| SmartLSM 클러스터 | ● | ● | |
| VSX 지원 | ● | ● |
규칙을 붙여넣을 때 Paste 를 선택하면 Paste 메뉴가 열립니다. 그러면 Bottom, Top, Above, Below 중 하나를 골라 Rule Base의 어느 위치에 규칙을 붙일지 지정해야 합니다.
정책 종류는 다음과 같이 선택합니다.
- SmartConsole 메뉴에서 Manage policies and layers 를 클릭합니다.
- Manage Policies 창에서 New 를 클릭하거나, 기존 정책을 선택한 뒤 Edit 를 클릭합니다.
- QoS 를 선택하고, 이어서 Recommended 또는 Express 를 선택합니다.
가중치·제한·보장의 자세한 동작은 기본 정책 관리에서 다룹니다.
R77 정책의 가속 지원
R82로 새로 설치하거나 업그레이드하면 QoS는 SecureXL·CoreXL 가속 기술을 지원 합니다.
이런 옛 기능을 그대로 써야 한다면 QoS 가속을 꺼야 합니다(절차는 정규표현식 부록의 "Disabling QoS Acceleration Support" 참고).
작업 흐름
좋은 QoS 정책을 만드는 큰 흐름을 단계별로 정리합니다.
먼저 SmartConsole 에서 다음을 수행합니다.
- 해당하는 각 Security Gateway에서 QoS를 켭니다.
- QoS Global Properties를 구성합니다.
- QoS 정책을 만들거나 변경합니다.
- QoS에 대한 로그 수집과 시스템 모니터링을 구성합니다.
- SmartConsole 세션을 게시(Publish)합니다.
다음으로 SmartDashboard 에서 다음을 수행합니다.
- 게이트웨이 네트워크·서비스와 관련 객체들을 정의합니다.
- QoS 규칙(기본·고급)을 정의합니다.
- 특수 QoS 기능을 구성합니다.
- Differentiated Services(DiffServ)
- Low Latency Queuing
그런 다음 다시 SmartConsole 로 돌아와 다음을 수행합니다.
- SmartConsole 세션을 게시(Publish)합니다.
- Install Policy(정책 설치)를 합니다.
구체적인 켜기 절차는 시작하기에서 단계별로 이어집니다.
한계
다음 한계는 Scalable Platforms(Maestro·Chassis)에 적용됩니다.
- Security Group이 Layer 4 분산(distribution) 모드로 구성된 경우 QoS를 지원하지 않 습니다.
- QoS 정책은 각 Security Group Member마다 개별로 적용 됩니다.
