05Mobile Access PortalMobile Access Portal

배경 — 한 게이트웨이가 돌리는 여러 포털

Security Gateway는 HTTPS 위에서 여러 종류의 웹 기반 포털을 동시에 운영합니다.

이 포털들은 모두 443 포트에서 HTTPS 호스트를 IPv4·IPv6 주소로 해석 합니다. 프로토콜 측면에서는 SSLv3와 TLS 1.0(RFC 2246)에 더해 다음을 지원합니다.

TLS 1.1·TLS 1.2는 기본적으로 활성 입니다. 웹 기반 포털에서는 SmartDashboard 로, HTTPS Inspection에서는 Database Tool(GuiDBEdit Tool) 로 이들을 비활성화할 수 있습니다.

포털에서 쓰는 TLS 프로토콜을 설정하려면 이렇게 합니다.

HTTPS Inspection의 TLS 프로토콜 지원을 설정하려면 이렇게 합니다.

Mobile Access가 켜진 각 Security Gateway는 자기만의 Mobile Access 사용자 포털 로 연결되며, 원격 사용자는 그 게이트웨이에 구성된 인증 스킴으로 로그인합니다. R81 버전부터는 New Mobile Access Portal이 추가 되었습니다(뒤의 "New Mobile Access Portal" 절 참고).

포털 URL

원격 사용자는 웹 브라우저에서 https://<Gateway_IP>/sslvpn 형태의 URL로 포털에 접속합니다. 여기서 <Gateway_IP> 는 다음 중 하나입니다.

HTTP로 접속하는 사용자는 자동으로 HTTPS 포털로 리디렉트 됩니다.

URL은 처음에는 Mobile Access First Time Wizard 에서 설정합니다. Mobile Access Portal URL을 바꾸려면 이렇게 합니다.

Portal Server Certificate(포털 서버 인증서)

인증서를 직접 Import하지 않으면 포털은 Check Point가 자동 생성한 인증서를 씁니다. 이 경우 브라우저가 Security Gateway의 관리 주체를 알아보지 못하면 경고가 뜰 수 있습니다. 같은 IP 주소의 모든 포털은 같은 인증서를 공유 합니다.

포털 인증서를 설정하려면 이렇게 합니다.

Portal Accessibility Settings(포털 접근 설정)

포털 접근 제어 설정(UI에서는 Portal Accessibility Settings)은 어디에서 Mobile Access Portal에 접근할 수 있는지 를 정합니다. 선택지는 Security Gateway에 구성된 토폴로지에 따라 달라집니다.

접근 설정을 구성하려면 이렇게 합니다.

R81부터 Check Point는 New Mobile Access Portal을 도입 했습니다. 새 포털은 다른 Check Point 제품과 비슷한 인터페이스로 사용자 경험을 개선하며, 고객의 브랜드 정체성에 맞춰 디자인을 정렬할 수 있도록 커스터마이즈 능력을 확장했습니다. Mobile Access Software Blade를 켜면 이 새 포털 구성이 기본 이고, Legacy Mobile Access Portal은 하위 호환용으로 남아 있습니다(뒤의 "Legacy Mobile Access Portal" 절 참고).

포털 파일 디렉터리 구조

R81부터 Security Gateway의 Mobile Access Software Blade는 서로 다른 포털 버전을 지원하기 위한 새 디렉터리 구조 를 가집니다.

포털 커스터마이즈 — CSS만으로

새 포털은 CSS만으로 외관을 커스터마이즈 합니다. PHP 파일을 손댈 필요가 없고, CSS 변경은 진행 중인 사용자 세션에 영향을 주지 않습니다.

CSS 스타일을 덮어쓰려면 $CVPNDIR/htdocs/includes/css/custom.css 파일을 만듭니다. 이 파일에 넣은 CSS 스타일이 Mobile Access Portal의 기본 CSS 값을 덮어씁니다. 흔히 요청되는 변경은 다음과 같습니다.

로그인 페이지 배경 바꾸기

   body.login-page{
      background: url('<?=portal_prefix_path()?>/includes/images/my_login_background.png') top left no-repeat;
      background-color: #ffffff !important;
   }


로그인 폼의 아이콘 바꾸기

   .mobile-logo .portal-logo{
      background: url('<?=portal_prefix_path()?>/includes/images/my_login_icon.png') center / contain no-repeat;
   }


로그인 폼의 Check Point 로고 숨기기 — custom.css 에 다음을 더합니다.

.bottom-cp-logo{
   display: none;
}

메인 페이지 배경 바꾸기

   .body.main-page-body{
      background: url('<?=portal_prefix_path()?>/includes/images/my_main_background.png') top left no-repeat;
      background-size: cover;
      background-color: #ffffff !important;
   }


Web 창의 주소 입력란 숨기기 — custom.css 에 다음을 더합니다.

.TableWebs .address-line{
   display: none;
}

File 창의 경로 입력란 숨기기 — custom.css 에 다음을 더합니다.

.TableFiles .address-line{
   display: none;
}

Demo Customization Package

자주 요청되는 커스터마이즈를 모아 둔 Demo Customization Package 도 있습니다. 이 패키지에는 다음이 들어 있습니다.

데모 패키지의 CSS 스타일을 적용하려면 이렇게 합니다.

   # sh /home/admin/apply_custom_style.sh


데모 패키지의 기본 스타일로 되돌리려면 1~3단계는 같고, 마지막에 다음을 실행합니다.

# sh /home/admin/revert_custom_style.sh

포털 버전 전환하기

활성 포털을 새 버전과 Legacy 버전 사이에서 바꾸려면, Security Gateway에서 Expert 모드로 다음 스크립트를 실행합니다.

$CVPNDIR/scripts/sslvpn_portal_toggle_ui.sh

전환 후에는 디렉터리 구조가 다음처럼 바뀝니다.

앞서 말했듯 R81부터 새 포털이 도입되어, 블레이드를 켜면 새 포털이 기본이고 Legacy 포털은 하위 호환용으로 남습니다.

포털 커스터마이즈

Mobile Access 최종 사용자 포털을 커스터마이즈하려면 이렇게 합니다.

현지화(Localization)

Mobile Access는 Mobile Access 사용자 포털과 Secure Workspace의 인터페이스를 여러 언어로 현지화 합니다. 게이트웨이별로 Portal Settings > Portal Customization 페이지에서 다음 언어 중 하나를 쓰도록 구성할 수 있습니다.

사용자 언어 선호 자동 감지

자동 언어 감지는 선택 기능으로, 관리자가 고른 언어보다 사용자 브라우저의 언어 설정을 우선 합니다. 이 기능은 Mobile Access의 Main.virtualhost.conf 파일에서 CVPN_PORTAL_LANGUAGE_AUTO_DETECT 플래그를 켜서 활성화합니다.

기본적으로 브라우저 언어 선호는 자동 감지되지 않습니다. 자동 감지를 켜면, SmartDashboard에서 쓰이는 언어는 사용자 브라우저의 Language Preference 목록에서 Mobile Access가 지원하는 첫 번째 언어 가 됩니다. 그 목록에 지원 언어가 하나도 없으면 SmartDashboard에서 관리자가 정한 언어를 씁니다.

자동 언어 감지를 켜려면 각 클러스터 멤버에서 이렇게 합니다.

변경 전:

   SetEnv CVPN_PORTAL_LANGUAGE_AUTO_DETECT 0


변경 후:

   SetEnv CVPN_PORTAL_LANGUAGE_AUTO_DETECT 1


사용자가 직접 언어 고르기

사용자가 포털의 아무 페이지에서나 명시적으로 언어를 고르면, 관리자의 기본 언어와 자동 감지보다 그 선택이 우선 합니다. 사용자는 사용자 포털 로그인 페이지의 Change Language To 필드에서 언어를 고를 수 있습니다.

Mobile Access Portal 사용자 워크플로

사용자 입장의 흐름은 다음 단계로 이루어집니다.

로그인(Signing In)

브라우저에서 시스템 관리자가 Mobile Access Security Gateway에 할당한 URL을 입력합니다.

관리자가 Secure Workspace를 선택 사항으로 구성 했다면, 사용자는 로그인 페이지에서 이를 고를 수 있습니다.

사용자가 인증 정보를 입력하고 Sign In 을 누르면, Mobile Access는 LAN의 애플리케이션을 열어 주기 전에 원격 사용자의 자격 증명을 먼저 검증 합니다. 인증은 Mobile Access 자체 내부 데이터베이스, LDAP, RADIUS, RSA Authentication Manager 중 하나로 이루어집니다. 인증을 마치고 Mobile Access 그룹과 연결되면, 사내 애플리케이션에 대한 접근이 주어집니다.

ActiveX·Java 구성요소 최초 설치

Endpoint Compliance Scanner, Secure Workspace, SSL Network Extender 같은 일부 Mobile Access 구성요소는 단말에 ActiveX 구성요소(Windows + Internet Explorer)나 Java 구성요소 를 설치해야 합니다.

Windows와 Internet Explorer를 쓰는 단말에서 이런 구성요소를 처음 쓸 때, Mobile Access는 ActiveX로 설치를 시도합니다. 다만 사용자에게 Power User 권한 이 없으면 Internet Explorer가 ActiveX 설치를 막거나, 페이지 위에 노란 막대를 띄워 설치를 명시적으로 허용하라고 묻습니다. 이때 사용자는 노란 막대를 클릭하거나, 그게 잘 안 되면 전용 링크를 따라가도록 안내받습니다. 이 링크는 필요한 구성요소를 Java로 설치 하는 데 쓰입니다.

첫 구성요소가 설치되고 나면 나머지 구성요소도 같은 방식으로 설치 됩니다. 예를 들어 Internet Explorer에서 Endpoint Compliance Scanner가 Java로 설치되었다면, Secure Workspace와 SSL Network Extender도 Java로 설치됩니다.

Mobile Access Portal과 Java 호환성에 대한 일반 정보는 sk113410 을 참고하세요.

초기 설정(Initial Setup)

사용자는 애플리케이션 자격 증명 같은 일부 설정을 구성해야 할 수 있습니다. 또한 자주 쓰는 애플리케이션을 위해 즐겨찾기(favorites)를 추가 로 정의할 수 있습니다.

애플리케이션 접근(Accessing Applications)

원격 사용자가 Mobile Access Security Gateway에 로그인하면 포털이 표시됩니다. 사용자 포털은 관리자가 사내에서 쓸 수 있게 구성했고, 그 사용자가 사용 권한을 가진 내부 애플리케이션에 대한 접근을 제공합니다.

제약(Limitations)

Mobile Access Portal은 Outlook Web Access 2013 / 2016 을 Host-name Translation(HT) 방식으로, 그리고 'cookies on the endpoint machine'이 켜져 있을 때만 최적으로 지원합니다. Path Translation(PT) 방식은 부분 지원, URL Translation(UT) 방식은 지원하지 않습니다.

기본 포털 대신 그룹별로 다른 시작 페이지를 주려면 Alternative Portal 을 씁니다.

대체 사용자 포털을 지정하려면 이렇게 합니다.

사용자가 여러 그룹에 속하면, Alternative Portal 페이지의 표가 정렬된 규칙 베이스(ordered rule base) 처럼 동작합니다 — 사용자는 자신이 속한 첫 번째 일치 그룹 의 대체 포털로 안내됩니다.

안전한 SSL 통신을 위해 Security Gateway는 단말 컴퓨터에 Server Certificate 를 제시해 신뢰를 맺어야 합니다. 이 절은 서버 인증서를 만들고 설치하는 데 필요한 절차를 다룹니다.

Check Point Security Gateway는 기본적으로 Security Management Server의 Internal Certificate Authority(ICA)가 만든 인증서 를 서버 인증서로 씁니다. 그런데 브라우저는 이 인증서를 신뢰하지 않으므로, 단말이 기본 인증서로 게이트웨이에 접속하려 하면 인증서 경고 가 뜹니다. 이 경고를 막으려면 관리자가 신뢰받는 CA가 서명한 서버 인증서를 설치 해야 합니다. 같은 Security Gateway IP 주소의 모든 포털은 같은 인증서를 공유 합니다.

신뢰받는 서버 인증서 얻고 설치하기

경고 없이 단말에 받아들여지려면, Security Gateway는 Entrust·VeriSign·Thawte 같은 알려진 CA가 서명한 서버 인증서를 가져야 합니다. 이 인증서는 Security Gateway에 직접 발급 되거나, 신뢰받는 루트 CA까지 인증 경로가 이어지는 체인 인증서 일 수 있습니다.

CSR(Certificate Signing Request) 생성

먼저 CSR(인증서 서명 요청) 을 만듭니다. Security Gateway가 클라이언트에게 서버 역할을 하므로 서버 인증서용 CSR 입니다.

   cpopenssl req -new -out <CSR file> -keyout <private key file> -config $CPDIR/conf/openssl.cnf


이 명령은 개인 키를 생성하며 다음과 같은 출력이 나옵니다.

   Generating a 2048 bit RSA private key
   .+++
   ...+++
   writing new private key to 'server1.key'
   Enter PEM pass phrase:


P12 파일 생성

CA에서 Security Gateway용 서명 인증서를 받으면, 서명 인증서와 개인 키를 묶은 P12 파일 을 만듭니다.

   cpopenssl pkcs12 -export -out <output file> -in <signed cert chain file> -inkey <private key file>


예:

   cpopenssl pkcs12 -export -out server1.p12 -in server1.crt -inkey server1.key


프롬프트가 뜨면 인증서 암호를 입력합니다.

Hostname Translation용 와일드카드 인증서 생성

Hostname Translation 을 쓰면 와일드카드 인증서 가 필요합니다. 이는 클라이언트가 Security Gateway 뒤 서브도메인의 웹 애플리케이션에 접근할 수 있게 해 줍니다. Mobile Access가 고정 도메인 인증서를 쓰면, 각 웹 애플리케이션 URL이 서로 다른 Mobile Access 호스트명으로 번역 되기 때문에 사용자가 서브도메인의 웹 앱에 접근하려 할 때 브라우저가 인증서 경고를 냅니다.

시작 전에 "Mobile Access Applications"에서 Hostname Translation 지원이 구성되어 있는지 확인합니다.

제3자 와일드카드 서버 인증서를 준비·요청하려면 이렇게 합니다.

   sslvpn.example.com, *.sslvpn.example.com


와일드카드 인증서 생성을 구성하려면 이렇게 합니다.

   req_extensions = v3_req


예: subjectAltName=DNS:sslvpn.example.com,DNS:*.sslvpn.example.com 4. openssl.cnf 를 저장합니다. 5. csr_gen 을 실행해 CSR을 만듭니다. CSR이 제대로 생성됐는지 확인하려면 다음을 실행합니다.

   R75.x      - cpopenssl req -in requestFile.csr -text
   이전 버전   - openssl req -in requestFile.csr -text


서명 인증서 설치

인증서를 설치하려면 이렇게 합니다.

Certificate 섹션에서 Import 또는 Replace 를 클릭합니다. 5. Security Gateway에 Access Control Policy를 설치합니다.

인증서 확인하기

웹 브라우저에서 새 인증서를 보려면 — Security Gateway는 브라우저로 포털에 접속할 때 이 인증서를 씁니다. 대부분의 브라우저에서 주소 표시줄 옆의 자물쇠 아이콘 을 클릭하면 인증서를 볼 수 있습니다. 사용자가 보는 인증서는 SmartDashboard에 구성된 IP가 아니라, 실제로 포털 접속에 쓴 IP 주소에 따라 달라집니다.

SmartConsole에서 새 인증서를 보려면 — 해당 블레이드·기능의 포털 설정이 있는 페이지에서 Certificate 섹션의 View 를 클릭합니다.

Mobile Access는 웹 콘텐츠를 압축 하도록 구성할 수 있습니다. 이렇게 하면 사용자에게 훨씬 빠른 웹사이트 를 줄 수 있고, 대역폭 요구도 줄어 비용 도 낮아집니다. 대부분의 압축 알고리즘은 평문 파일에 적용하면 내용에 따라 크기를 70% 이상 줄 입니다. 다만 압축은 Mobile Access의 CPU 사용을 늘려 성능에 영향을 준다는 점을 알아 두세요. 대부분의 브라우저는 압축 데이터를 받아 풀어서 표시할 수 있습니다.

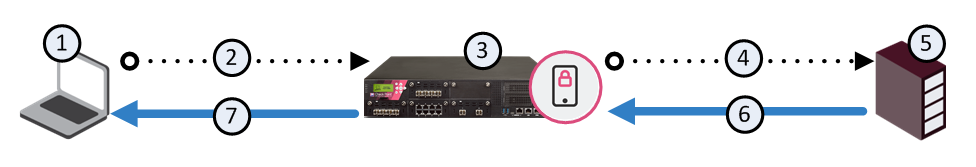

압축하도록 구성하면 Mobile Access는 웹 서버에서 받은 데이터(http·https 응답)를 압축합니다. 단말의 웹 브라우저가 http·https 요청을 압축해 보내면, Mobile Access는 그것을 풀어서 서버로 전달합니다. 이 흐름은 아래 그림과 같습니다. Mobile Access는 gzip, deflate, compress 압축 방식을 지원하며, 압축할 MIME 타입을 지정 할 수도 있습니다.

데이터 압축 구성하기

웹 데이터 압축은 게이트웨이별로 Database Tool(GuiDBEdit Tool) 로 구성 합니다.

원격 접속이 켜진 Security Gateway는 조직에 업무상 매우 중요한 장비 입니다. 게이트웨이가 죽으면 조직을 드나드는 원격 접속 트래픽이 즉시 끊기고, 그중 임무에 결정적인 세션이 많을 수 있어 잃으면 중요한 데이터 손실로 이어집니다.

ClusterXL 을 쓰면 Mobile Access 클러스터 멤버 사이로 네트워크 트래픽을 분산하는 Load Sharing 또는 High Availability 클러스터링을 구성할 수 있습니다. Mobile Access Security Gateway 클러스터는 다음을 제공합니다.

모든 클러스터 멤버는 다른 멤버를 거쳐 추적되는 세션을 서로 알고 있습니다 — 멤버들은 보안 동기화 네트워크를 통해 세션·상태 정보를 동기화 합니다.

Sticky Decision Function

SSL Network Extender 를 쓴다면 Sticky Decision Function 을 반드시 켜야 합니다. 연결이 "sticky" 하다는 것은 그 연결의 모든 패킷이 양방향 모두 하나의 클러스터 멤버 로 처리된다는 뜻입니다. Sticky Decision Function은 클라이언트 IP 주소별 세션을 멤버들에 분산하되, 특정 IP의 연결이 항상 같은 멤버를 지나가도록 보장합니다.

페일오버 시 Mobile Access 애플리케이션의 동작

아래 표는 페일오버 시 각 Mobile Access 애플리케이션에 대한 최종 사용자 경험을 정리한 것입니다.
